Fuente de alimentación CC programable N38300 (5kW~180kW)

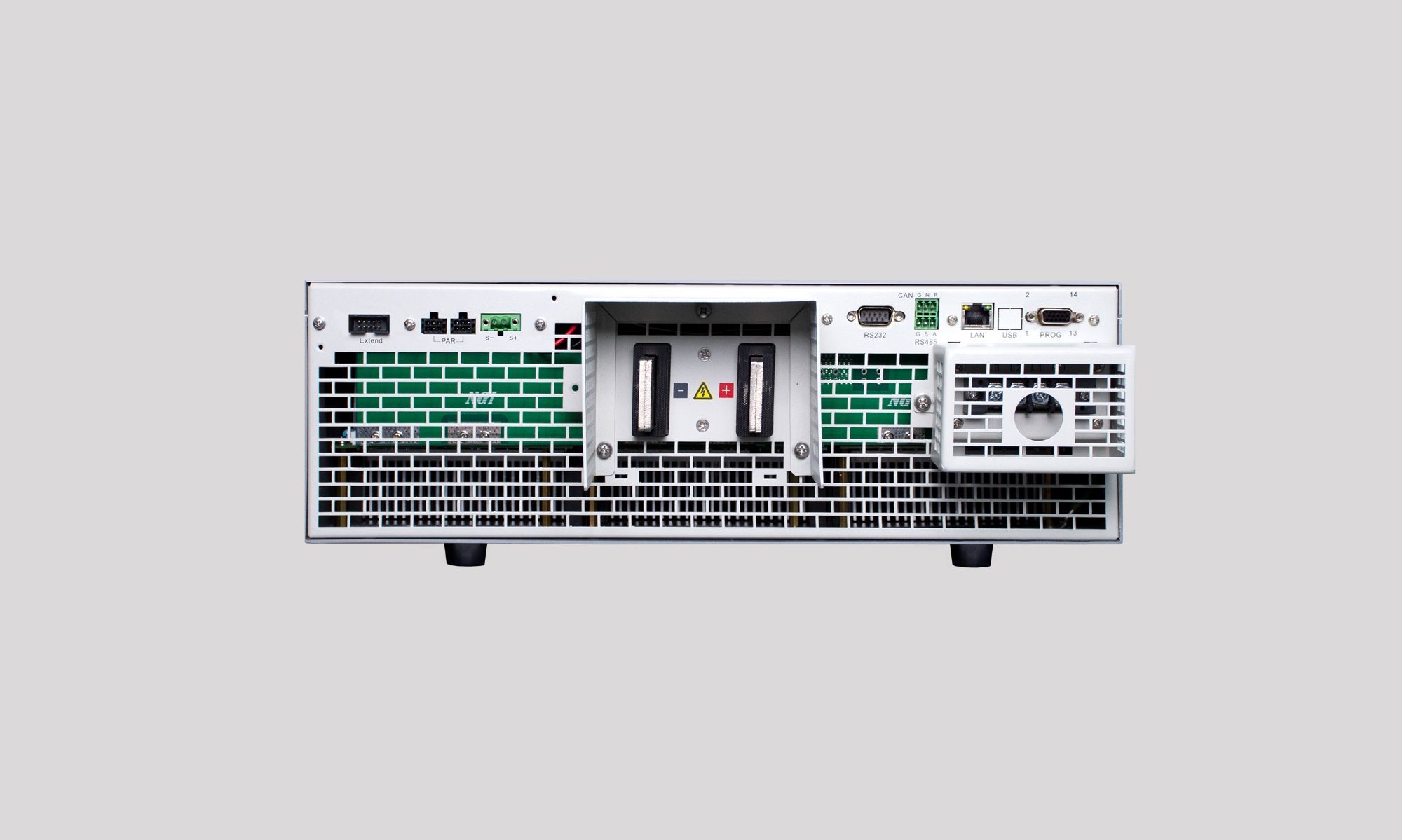

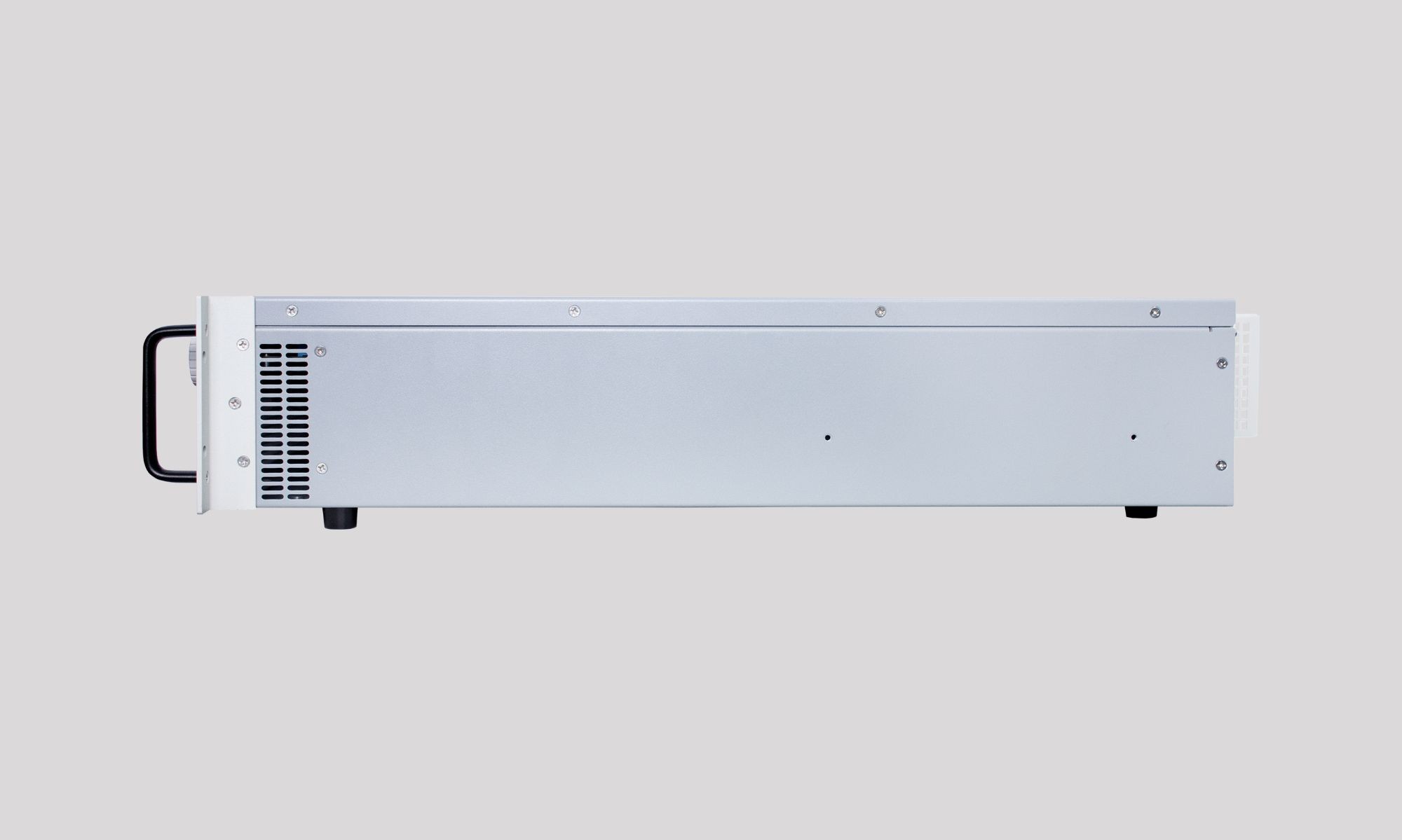

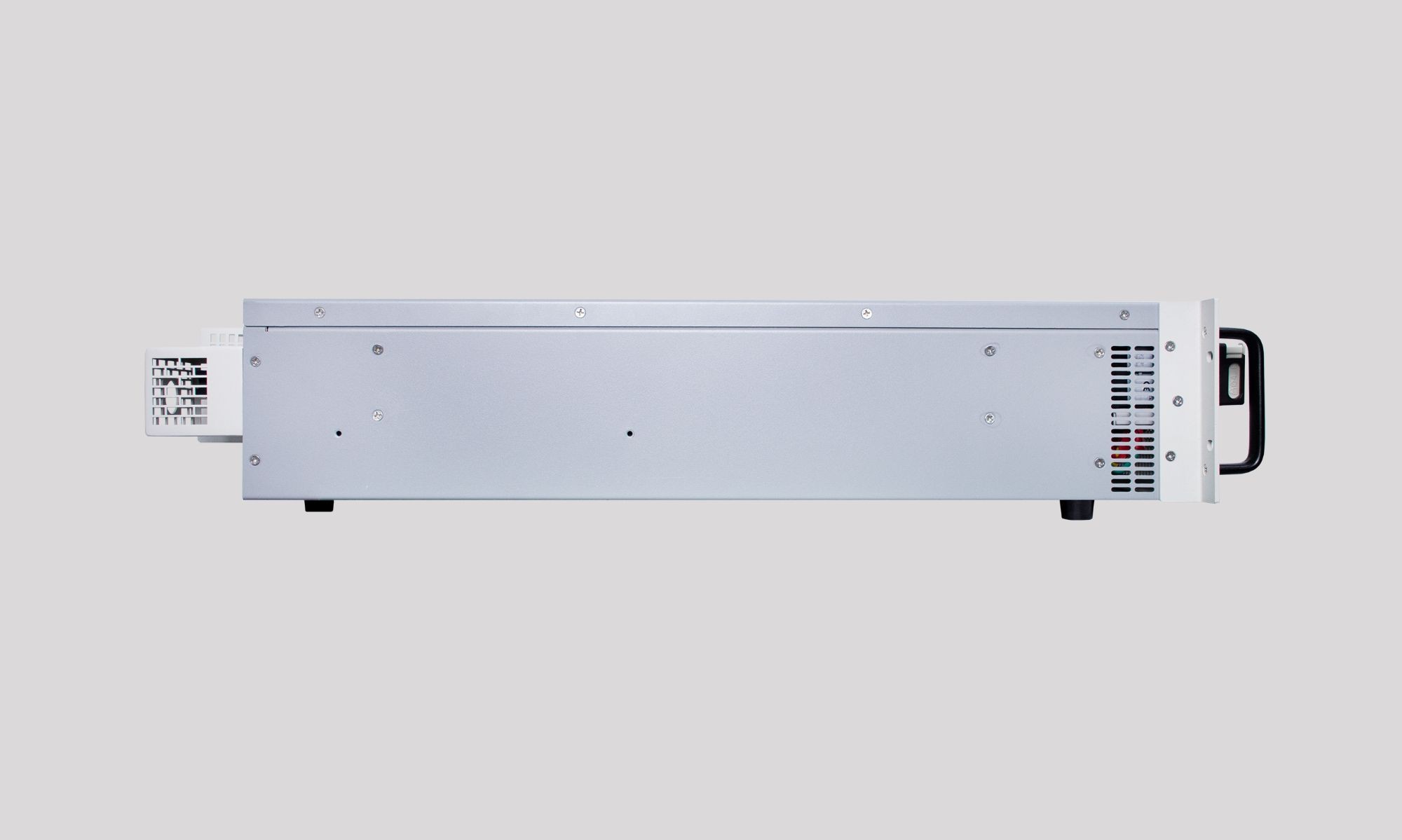

La serie N38300 es una fuente de alimentación CC de alta potencia programable, de alta densidad de potencia y de amplia gama. El chasis independiente N38300 de 19 pulgadas y 3U tiene una potencia de hasta 18 kW. La eficiencia energética llega al 93%. El rango de potencia es de hasta 180kW. El rango de corriente es de hasta 5100 A y el rango de voltaje es de hasta 2250 V. La fuente de alimentación de CC de la serie N38300 tiene funciones integrales y admite múltiples métodos de control, lo que la convierte en una opción ideal para aplicaciones de laboratorio y sistemas de prueba automatizados.
Características principales
●Voltaje hasta 2250V, corriente hasta 5100A, potencia hasta 180kW
● Admite paralelo maestro/esclavo, potencia extendida de hasta 1.8 MW
● Precisión de voltaje 0.05% FS, precisión actual 0.1% FS
●Tasa de muestreo de tensión y corriente 500kHz, resolución 16 bits
●Factor de potencia 0.99, eficiencia hasta 93%
●Puerto LAN e interfaz RS232 de serie; GPIB, CAN, RS485 y USB opcionales.
●Función de prioridad CC&CV
●Modo CC, CV y CP
●Chasis 19U estándar de 3 pulgadas
●Velocidad de subida y bajada editable para voltaje y corriente
●Simulación de resistencia interna, función SEQ, función RAMPA de voltaje
●Protecciones múltiples: OCP, OVP, LVP, OTP, OPP
●Equipado con pantalla LCD, botones numéricos y perilla para facilitar el funcionamiento local
●Equipado con aislamiento de alta tensión digital y analógico, e interfaces de monitorización.
Los campos de aplicación
●Nuevos campos energéticos, como baterías de Li-on, fotovoltaica, combustible de hidrógeno, almacenamiento de energía BMS, etc.
● Pruebas y alimentación de componentes electrónicos de alta potencia.
●Laboratorio, línea de producción ATE sistema de prueba automático
●Campos de electrónica de potencia, como convertidores CC-CC de alta potencia, inversores CC-CA, etc.
●Pruebas y alimentación de electrónica aeroespacial
●Campos de automatización industrial, como controladores, variadores, servidores, robots, etc.
Funciones y ventajas
Amplia gama para ahorrar costes de compra.
La potencia máxima de la serie N38300 no es el resultado de Max. voltaje multiplicado por Max. actual. Tomemos como ejemplo el modelo N38306-300-75. El máximo. La potencia es de 6kW mientras que Max. voltaje 300V y máx. corriente 75A. En comparación con la fuente de alimentación tradicional, esta característica ofrece un rango de aplicación más amplio del N38300, lo que reduce significativamente el costo de compra y la ocupación de espacio.

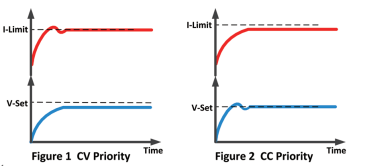

Función de prioridad CC&CV
N38300 tiene la función de seleccionar la prioridad del bucle de control de voltaje o del bucle de control de corriente, lo que permite que N38300 adopte el modo de prueba óptimo para diferentes DUT y, por lo tanto, proteja el DUT.
Como se muestra en la figura uno, cuando el DUT requiere reducir el exceso de voltaje durante la prueba, como suministrar energía a un procesador de bajo voltaje o a un núcleo FPGA, se debe seleccionar el modo de prioridad de voltaje para obtener un aumento de voltaje rápido y suave.
Como se muestra en la figura dos, cuando el DUT requiere reducir el exceso de corriente durante la prueba, o cuando el DUT tiene baja impedancia, como en el caso de carga de batería, se debe seleccionar el modo de prioridad actual para obtener un aumento de corriente rápido y suave.
Simulación de resistencia interna
La serie N38300 permite ajustes de voltaje y valor de resistencia interna. Según la corriente de salida correspondiente, el voltaje de salida disminuye con la resistencia establecida. En este caso, la resistencia interna de la batería secundaria, la pila de combustible y el supercondensador se puede simular de forma sencilla.
Diseño maestro/esclavo, conveniente para la expansión de energía
N38300 se puede utilizar de forma independiente o en funcionamiento maestro/esclavo en paralelo. Tiene modo maestro/esclavo incorporado y el Max. La potencia se puede ampliar a 1.8 MW. Adopta un diseño único de intercambio de corriente para garantizar que cada módulo comparta la carga por igual y garantizar la coherencia en el uso del producto.
