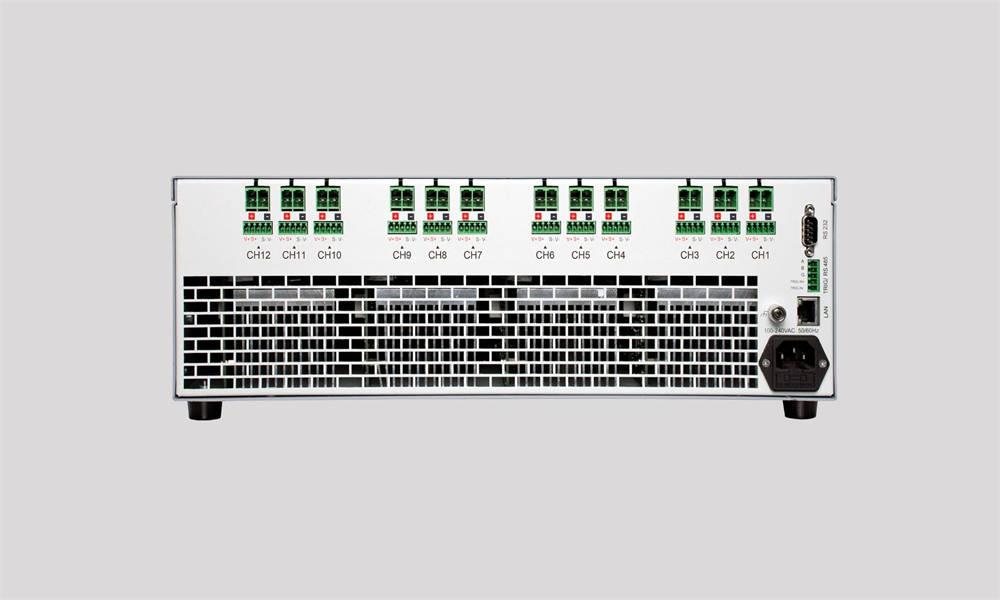

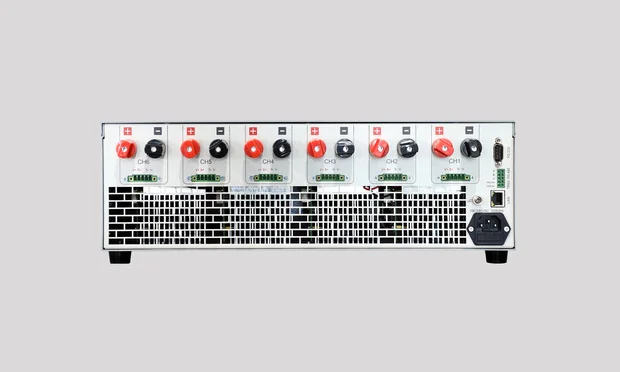

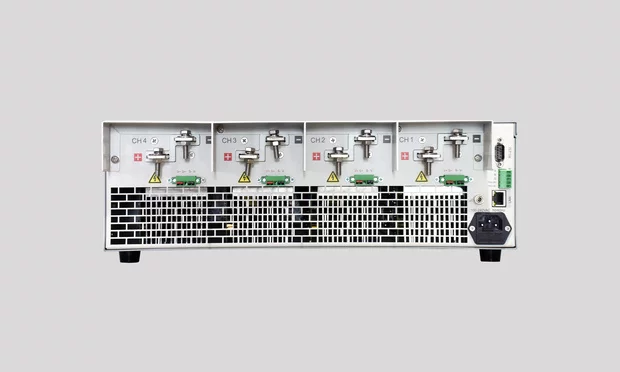

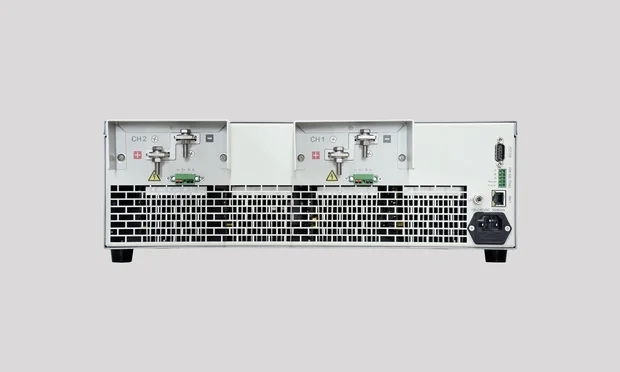

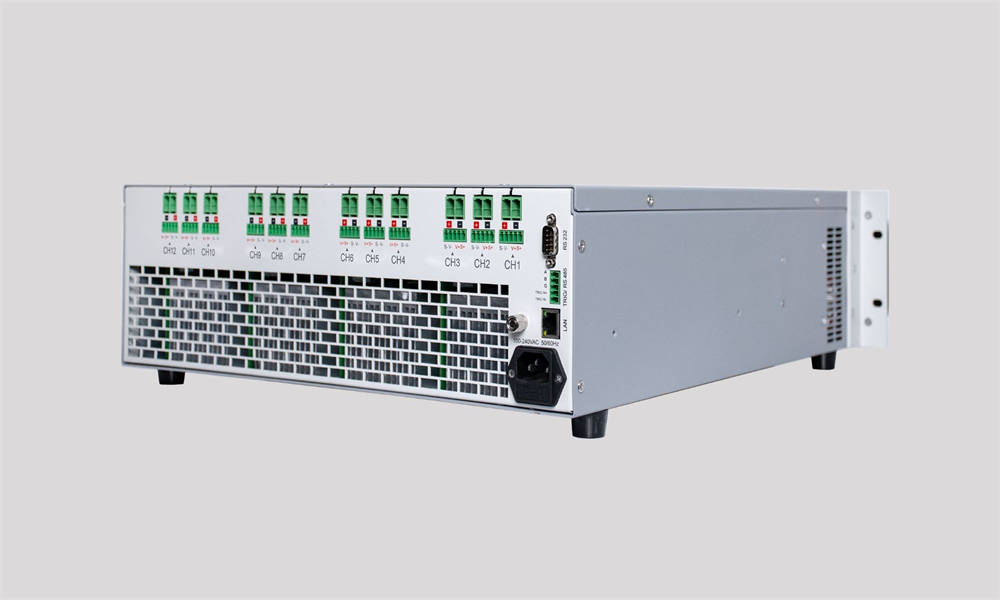

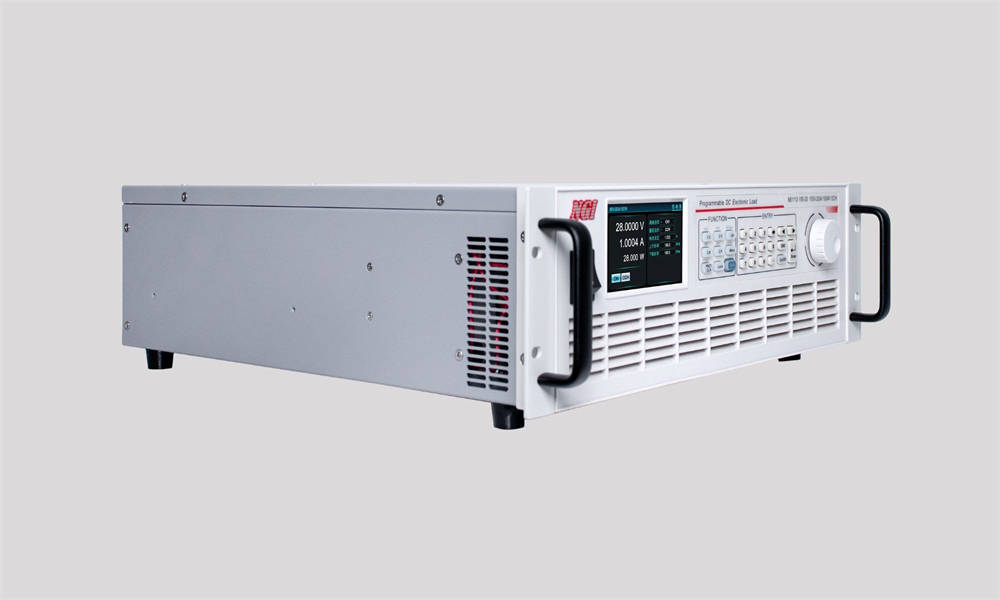

N61100 DC Electronic Load(150W~900W,2CH/4CH/6CH/12CH)
La serie N61100 es una carga electrónica programable de CC multicanal, con alta confiabilidad, alta integración, alto costo, rendimiento y funciones completas. Está diseñado para aplicaciones integradas y presenta una alta velocidad de respuesta de comunicación y alta estabilidad. La serie N61100 tiene un tamaño 19U de 3 pulgadas, hasta 12 canales y admite interfaces de comunicación LAN, RS232 y RS485. En la mayoría de las aplicaciones integradas, la serie N61100 puede reemplazar cargas electrónicas independientes de bajo consumo y ahorrar muchos costos a los usuarios.
Características principales
●Voltage range: 0~80V/0~150V/0~600V
●Rango actual: 0~120A
●Alta integración, dispositivo único de hasta 12 canales
●Rango de medición dual para modo CC, CV, CP, CR
●8 tipos de modo de prueba: CC,CV,CR,CP,CV+CC,CV+CR,CR+CC,CP+CC
●Prueba de efecto de carga, barrido dinámico, medición de tiempo, prueba de descarga
●Función de simulación de luz LED compatible
●Modo de prueba OCP/OVP/OPP
●Prueba de secuencia (SEQ), prueba automática, Von/Voff, simulación de cortocircuito
●Interfaces de comunicación: LAN, RS232, RS485
Los campos de aplicación
●Prueba de fuente de alimentación baja, como alimentación CA/CC, convertidor CC/CC, alimentación de LED, alimentación de comunicación, etc.
●Prueba del mazo de cables del automóvil, conector, fusible, relé, BEC (Centro eléctrico Bussed)
●Prueba de descarga de batería de litio, batería de almacenamiento, etc.
Funciones y ventajas
Integración ultra alta, dispositivo único con hasta 12 canales

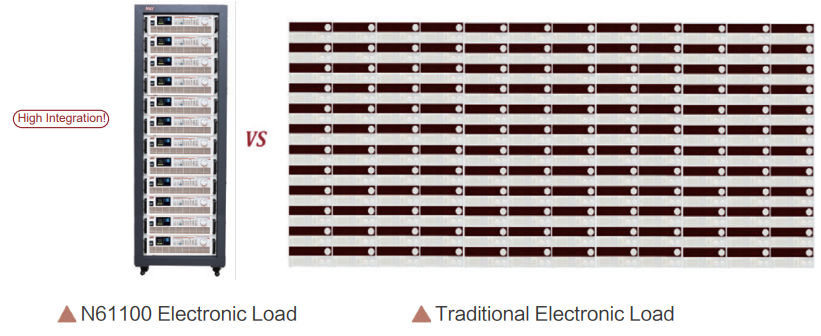

La carga electrónica CC de la serie N61100 admite hasta 12 canales en un solo dispositivo. Cada canal está aislado eléctricamente. Se puede controlar por separado y también se pueden controlar hasta 120 canales al mismo tiempo. La integración ultraalta en aplicaciones de sistemas de pruebas por lotes multicanal reduce el costo de las pruebas y la ocupación de los instrumentos para los usuarios. Combinado con una velocidad de lectura de hasta 5 ms, la eficiencia de la prueba se puede mejorar enormemente.
Múltiples modos de operación
La serie N61100 no solo admite cuatro modos básicos de CC, CV, CP y CR, sino que también admite cuatro modos de trabajo combinados de CV+CC, CR+CC, CV+CR, CP+CC. Modo CR+CC, es adecuado para la prueba de encendido de la fuente, evitando la protección contra sobrecorriente durante el encendido. El modo CV+CR puede reemplazar la función Von. El modo CV+CC puede simular el proceso de conversión del modo de trabajo de carga de la batería. Los usuarios pueden seleccionar diferentes modos de operación según su aplicación de prueba.
Simulación de luz LED para probar la potencia de conducción del LED

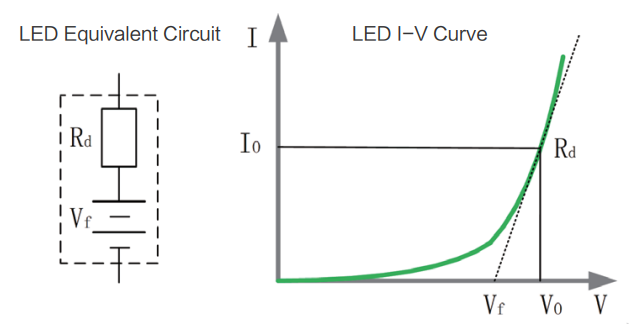

La carga electrónica tiene función de simulación de luz LED. Como se muestra en la figura, el circuito equivalente del LED consiste en conectar la resistencia Rd con la fuente de voltaje Vf en serie. Su curva IV es equivalente a la tangente de la curva IV no lineal del LED real en el punto de funcionamiento (Vo, Io).
En el modo LED, los usuarios deben configurar tres parámetros para simular la condición real de carga de la luz LED, incluida la corriente de salida nominal de la potencia de conducción del LED, el voltaje de funcionamiento del LED y el coeficiente de resistencia.

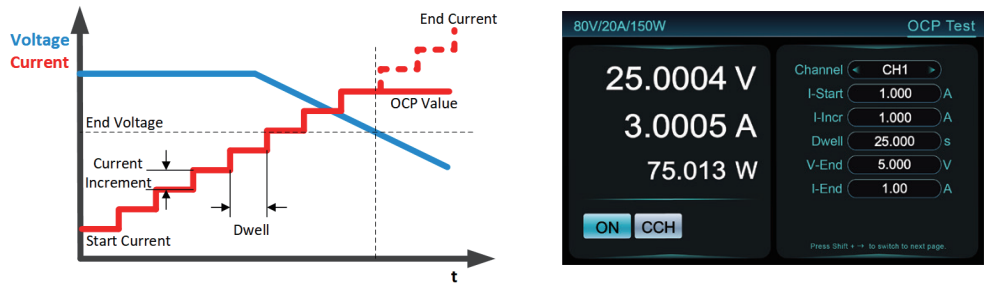

Prueba OCP (protección contra sobrecorriente)
Durante la prueba OCP, el N61100 se cargará en modo CC y comprobará si el voltaje del DUT es inferior al voltaje final. Si es menor, N61100 registrará la corriente de carga actual como resultado de la prueba y cerrará la entrada para detener la prueba. Si el voltaje del DUT es mayor que el voltaje final, el N61100 aumentará la corriente de carga hasta que el voltaje del DUT sea menor que el voltaje final o alcance el máximo. corriente de carga.
