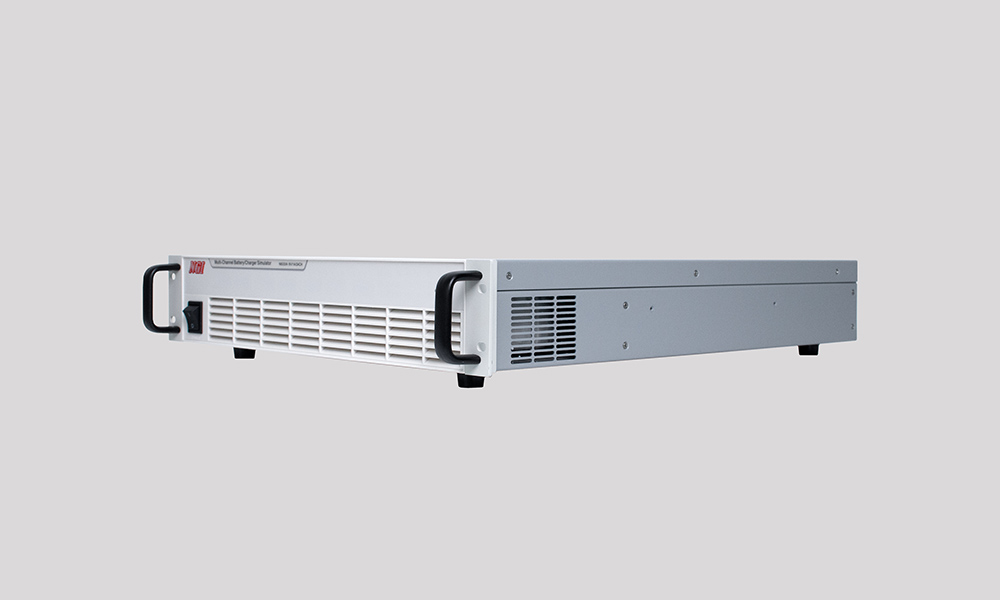

Simulador de batería multicanal de ultra alta precisión serie N8330
N8330 es un simulador de batería programable de bajo consumo, multicanal y precisión ultraalta, con una precisión de voltaje de hasta 1 en 60,000 XNUMX.
El N8330 independiente admite hasta 24 canales. Cada canal está aislado. Los usuarios pueden configurar el voltaje y la corriente de cada canal mediante el software de aplicación estándar de NGI, que es fácil de usar y satisface las necesidades de entornos de prueba complejos, multicanal y multiparámetro. El software de aplicación del N8330 admite la operación por lotes multicanal. Se pueden mostrar datos y gráficos de cada canal.
Al mismo tiempo, se admiten funciones de análisis de datos y de elaboración de informes.
Características principales
El N8330 es un simulador de baterías programable de bajo consumo, multicanal y ultra alta precisión, con una precisión de voltaje de hasta 1 en 60,000.
El N8330, en modo autónomo, admite hasta 24 canales. Cada canal está aislado. Los usuarios pueden configurar el voltaje y la corriente para cada canal mediante el software de aplicación estándar de NGI, que es fácil de usar y satisface las necesidades de entornos de prueba complejos, multicanal y multiparamétricos. El software de aplicación del N8330 admite el procesamiento por lotes multicanal. Permite visualizar datos y gráficos para cada canal.
Al mismo tiempo, se admiten funciones de análisis de datos y de elaboración de informes.
Los campos de aplicación
● Prueba BMS/CMS para vehículos de nueva energía, UAV y almacenamiento de energía
● I+D y producción de productos electrónicos de consumo portátiles, como teléfonos móviles, auriculares bluetooth, relojes inteligentes, etc.
● Calibración del dispositivo de adquisición de voltaje, como el monitor de voltaje de celdas de combustible
Funciones y ventajas
● Rango de voltaje: 0~5 V/0~6 V
● Precisión de voltaje de hasta 1:60,000
● Ruido de ondulación de voltaje ≤2 mVrms
● Puerto LAN e interfaz RS485
● Cada canal aislado
● Current range:0~1A/0~2A/0~3A
● Respuesta dinámica rápida, tiempo de subida de voltaje inferior a 5 ms
● Coeficiente de temperatura de voltaje 10 ppm/C
● Dispositivo único con hasta 24 canales
● Software de aplicación profesional, con análisis de datos y generación de informes.

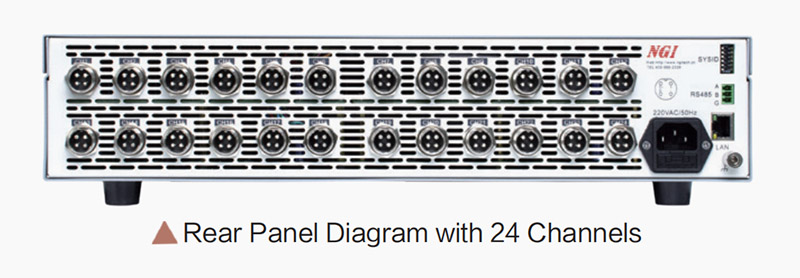

Integración ultra alta, dispositivo único con hasta 24 canales
La serie N8330 adopta un chasis 19U estándar de 2 pulgadas, con hasta 24 canales en un solo dispositivo. Cada canal está aislado. Un dispositivo puede realizar pruebas de 24 estaciones simultáneamente, lo que reduce considerablemente el uso de instrumentos y mejora la eficiencia de las pruebas.
Precisión de voltaje ultraalta, que cumple con los requisitos de prueba a nivel de chip
En la prueba de chip BMS, la precisión del voltaje de celda simulado alcanza niveles de μV. La precisión de voltaje básica del simulador de batería de la serie N8330 puede alcanzar 0.1 mV y la resolución de voltaje puede alcanzar 10 μV. Se ha utilizado ampliamente en pruebas a nivel de chip.

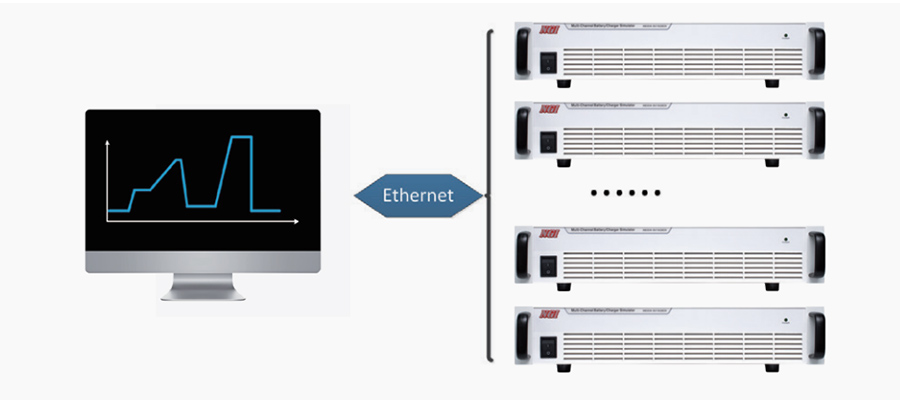

Conexión en serie disponible para simular las condiciones de trabajo del paquete de baterías
Al simular múltiples cadenas de celdas de batería, el N8330 admite la conexión de múltiples dispositivos en modo serie. Los usuarios pueden realizar control remoto y otras pruebas automáticas en el software de la aplicación.
Respuesta transitoria ultrarrápida sin sobreimpulso
El bajo ruido de salida es la característica de CC real de la celda de la batería sin ondulación. Cuando el dispositivo bajo prueba (DUT) cambia, el N8330 puede proporcionar rápidamente una salida de CC estable y reducir los daños causados por sobretensiones. Para pruebas y aplicaciones de productos no estáticos, la serie N8330 puede proporcionar una tensión de CC estable y oportuna. La serie N8330 ofrece programación de alta velocidad y emula diversas formas de onda idénticas a la condición real. El tiempo de variación de carga es inferior a 3 ms.

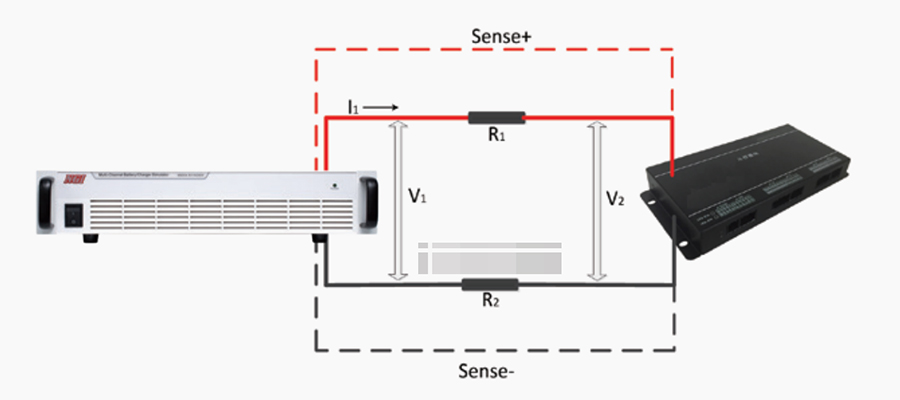

Sentido de cuatro hilos para garantizar la precisión de la medición
Para garantizar una medición precisa de la tensión, el N8330 utiliza un sistema de conexión de cuatro hilos: dos hilos se utilizan para la salida de tensión y los otros dos para medir directamente la tensión del dispositivo bajo prueba. La pérdida de tensión causada por la resistencia del cable del N8330 al dispositivo bajo prueba se elimina mediante la detección de cuatro hilos.

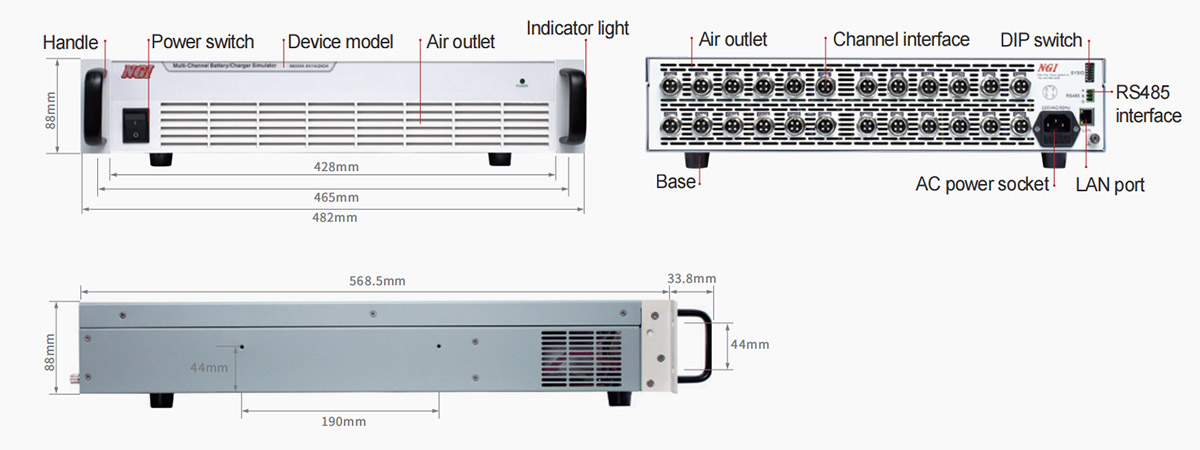

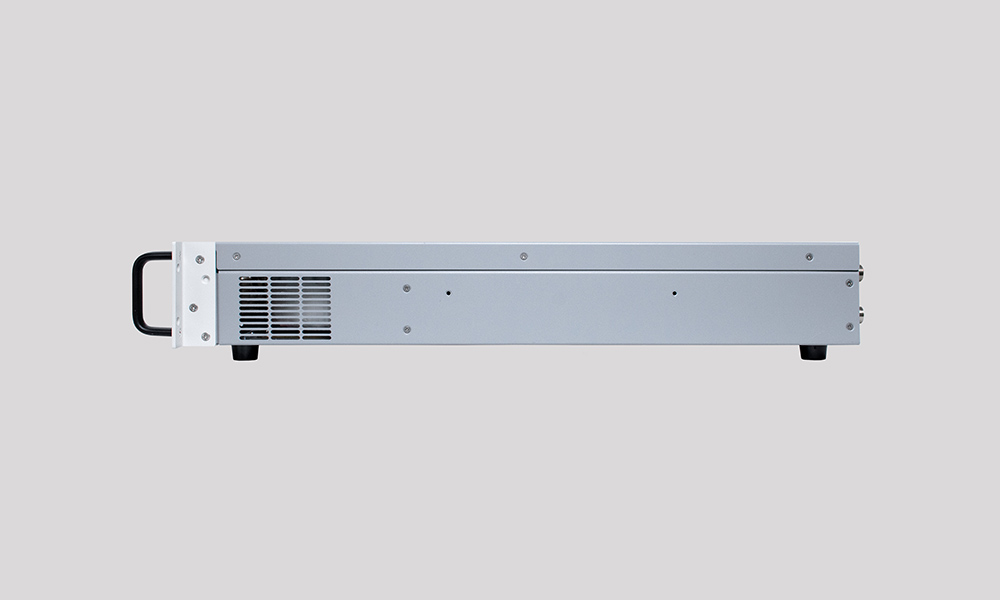

Dimensión del producto

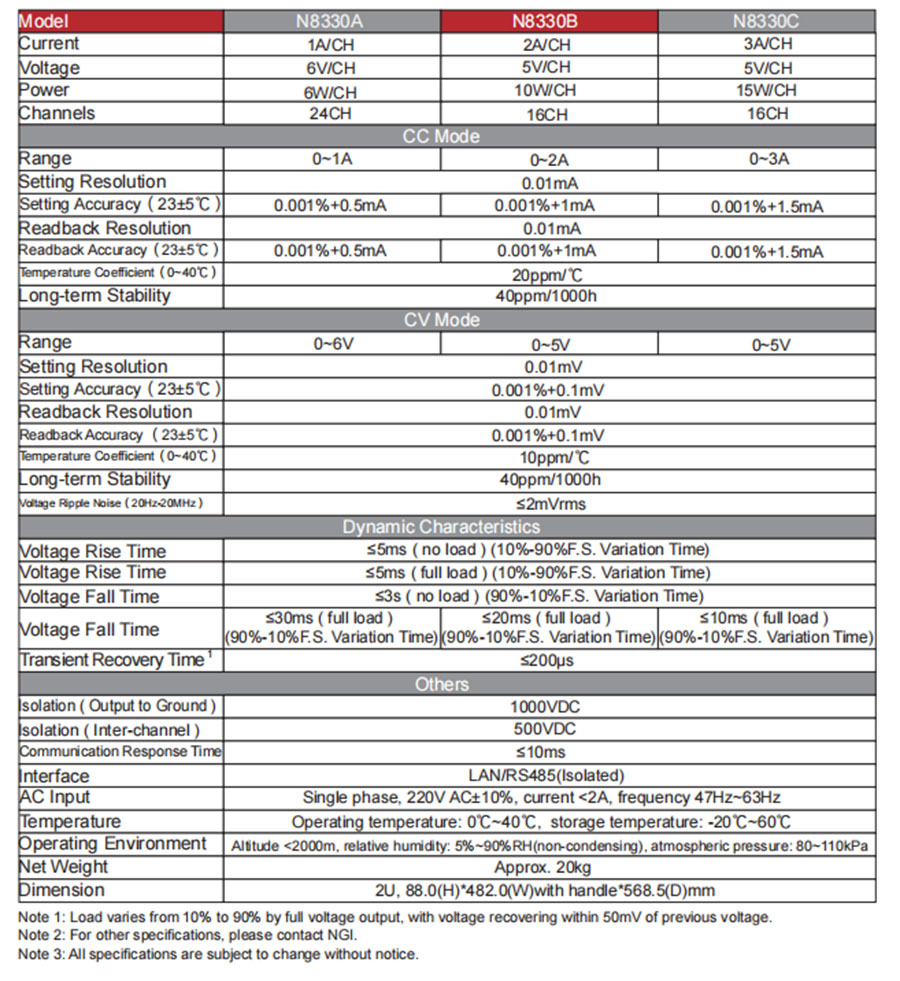

Hoja de Datos Técnicos
